Mikroskop dijelovi – Detaljan vodič za osnovce i srednjoškolce

Bilo da ga koristimo u učionici, laboratoriju ili negdje u industriji, mikroskop nam i dalje otvara vrata u svijet koji ne možemo vidjeti golim okom. Njegova konstrukcija djeluje složeno, ali zapravo nam omogućuje da zavirimo u samu srž života—stanice, tkiva i mikroorganizme.

Dijelovi mikroskopa čine cjelinu koja omogućuje povećavanje, fokusiranje i osvjetljavanje uzorka kako bi se dobila jasna i detaljna slika mikroskopskih struktura.

Ako upoznaš svaki dio mikroskopa, od okulara do svjetlosnog sustava, puno ćeš lakše koristiti i održavati ovaj uređaj. Nije loše znati kako svi ti dijelovi rade zajedno—odjednom svijet izgleda sasvim drugačije kad ga pogledaš kroz leću.

Glavni dijelovi mikroskopa

Mikroskop se sastoji od nekoliko međusobno povezanih dijelova. Ti dijelovi omogućuju stabilnost, precizno fokusiranje i izmjenu uvećanja.

Njegova čvrsta konstrukcija i optički sustav zajedno stvaraju jasnu i povećanu sliku onoga što promatramo.

Baza i tijelo mikroskopa

Baza (ili noga) drži cijeli mikroskop stabilnim. Proizvođači je najčešće izrađuju od teškog metala da spriječe podrhtavanje dok radimo.

Na bazi se nalazi stup koji povezuje donji i gornji dio mikroskopa. Taj stup nosi cijev (tubus) i sve mehaničke dijelove za fokusiranje.

Tijelo mikroskopa okuplja sve što povezuje optičke i mehaničke elemente. S bočne strane često stoje makrometrički i mikrometrički vijak—prvi za grubo, drugi za fino podešavanje slike.

Kod novijih mikroskopa baza može imati ugrađeni izvor svjetlosti. To pomaže ravnomjernije osvijetliti uzorak i olakšava promatranje.

Stari modeli su koristili vanjsko zrcalo, ali danas je to stvar prošlosti.

Stol i stezaljke

Stol mikroskopa (ili stolić) drži predmetno stakalce s uzorkom. Najčešće je metalan i ima otvor u sredini gdje prolazi svjetlost.

Na stolu se nalaze stezaljke ili mehanički držači koji drže uzorak na mjestu. Kod naprednijih mikroskopa stol se može pomicati u tri smjera—gore-dolje, lijevo-desno i naprijed-nazad.

Mehanički stolovi imaju dvije ručice za pomicanje uzorka bez da ga dodirujemo prstima. Ispod stola smjestili su kondenzator i često dijafragmu.

Kondenzator usmjerava svjetlost na uzorak, dok dijafragma regulira koliko svjetla prolazi—time se poboljšava kontrast slike.

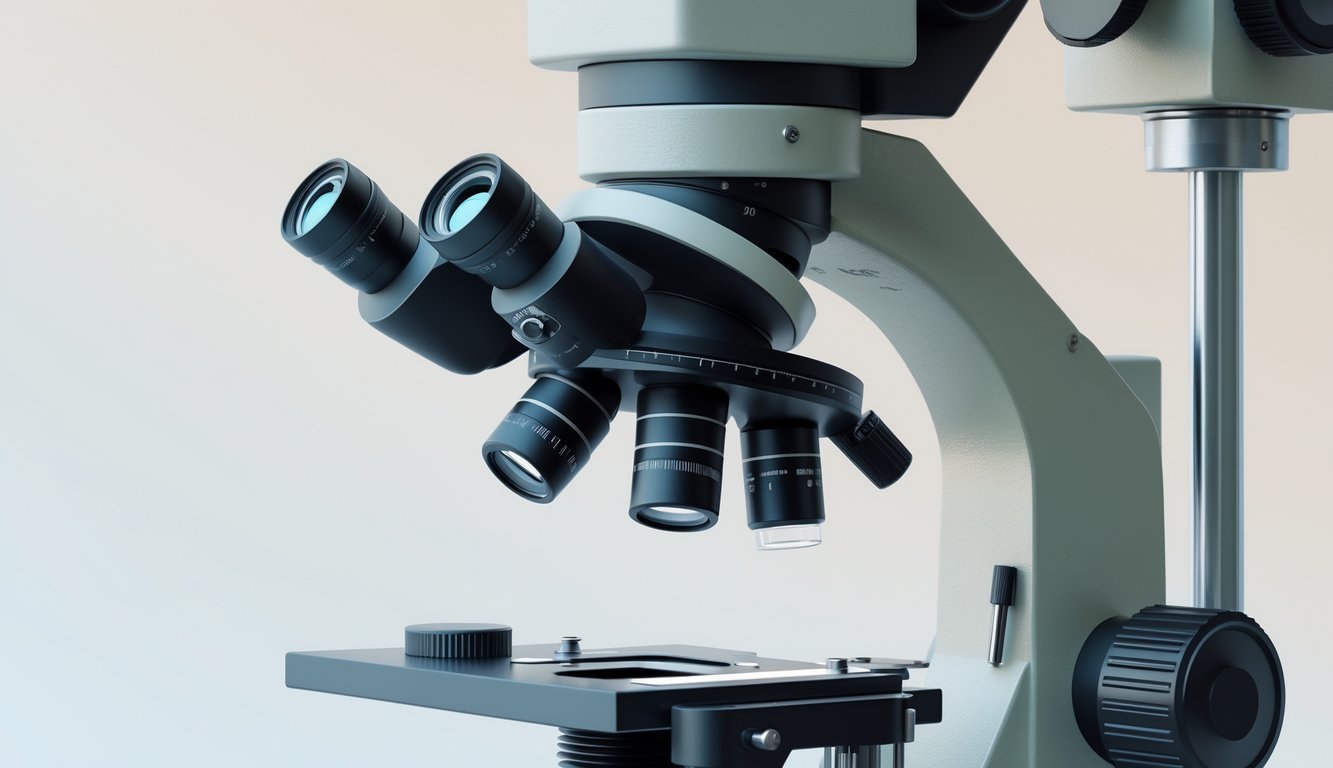

Revolver za objektive

Revolver je rotirajući dio iznad stola, a na njega se postavljaju objektivi. Većina mikroskopa ima tri do pet objektiva s različitim povećanjima—najčešće 4x, 10x, 40x i 100x (imerzijski).

Zahvaljujući revolveru, lako možemo mijenjati objektive bez da ponovno podešavamo cijeli mikroskop. Svaki objektiv ima precizno kućište koje mora čvrsto sjesti na svoje mjesto.

Moderni revolveri imaju klik mehanizam koji jasno pokaže kad je objektiv pravilno postavljen. To je važno jer i mala greška može pokvariti oštrinu slike.

Optički dijelovi: Objektiv, okular i svjetlosni sistem

Kod optičkog mikroskopa najvažniju ulogu imaju leće i svjetlosni sustav. Njihova preciznost direktno utječe na jasnoću i kontrast slike.

Objektiv i njegove vrste

Objektiv se nalazi najbliže uzorku. On stvara stvarnu, povećanu sliku koju okular kasnije dodatno povećava.

Svaki objektiv ima svoju žarišnu duljinu i označeno uvećanje (npr. 4x, 10x, 40x, 100x).

Možemo ih podijeliti ovako:

• Objektiv male snage (4x – 10x) – za početno pregledavanje uzorka.
• Objektiv srednje snage (10x – 40x) – daje bolji detalj.
• Objektiv velike snage (40x – 100x) – koristi se za vrlo sitne strukture.
• Objektiv za imerziju u ulje (100x – 1000x) – radi s posebnim uljem koje smanjuje lom svjetlosti i poboljšava razlučivost.

Kvaliteta objektiva ovisi o vrsti stakla, premazu leće i optičkoj korekciji. Moderni mikroskopi često koriste achromatske ili plan-achromatske objektive koji ispravljaju pogreške slike.

Okular i njegova funkcija

Okular, ili očna leća, nalazi se na vrhu mikroskopa. Kroz njega gledamo i dobivamo dodatno povećanje slike (najčešće 10x do 15x).

Uz povećanje, važne su i ergonomske karakteristike—udaljenost oka od leće, širina vidnog polja i čistoća optike. Kod binokularnih mikroskopa često koristimo dva okulara, što smanjuje naprezanje očiju.

Neki okulari imaju mjerne ljestvice ili kružnice fokusa. To je zgodno kad trebaš precizno izmjeriti promatrane strukture, pogotovo u biologiji ili histologiji.

Kondenzator i dijafragma

Kondenzator se nalazi odmah ispod stolića i usmjerava svjetlost prema uzorku. Njegova uloga je da fokusira snop svjetlosti na točno određeno mjesto.

Postoje fiksni i podesivi kondenzatori. Kod naprednijih mikroskopa možeš precizno podesiti snop svjetla.

Dijafragma, najčešće tipa iris, regulira količinu svjetlosti koja prolazi kroz uzorak. Otvaranjem i zatvaranjem blende kontroliraš kontrast slike.

Ako je svjetla premalo, detalji nestaju; ako ga je previše, slika postaje isprana. Dobar balans kondenzatora i dijafragme daje maksimalnu rezoluciju i dubinu prikaza.

Funkcija i značaj mikroskopskih dijelova

Svaki dio mikroskopa ima svoju ulogu u stvaranju jasne, povećane slike uzorka. Ključne komponente pomažu da slika ostane stabilna, dobro fokusirana i pravilno osvijetljena, pa promatranje postaje puno preciznije.

Povećanje mikroskopa

Povećanje mikroskopa ovisi o kombinaciji objektiva i okulara. Objektiv daje prvo povećanje, a okular dodatno uvećava već formiranu sliku.

Kad pomnožimo povećanja ovih dviju leća, dobijemo ukupno povećanje mikroskopa. Na primjer, objektiv s povećanjem 40x i okular s 10x daju ukupno 400x.

Objektivi nose oznake poput 4x, 10x, 40x ili 100x. Istraživač ih bira pomoću rotirajućeg nosača zvanog revolver.

Ovisno o uzorku, često prelazimo s manjeg na veće povećanje. To je zapravo prilično praktično, iako nekad zna biti zbunjujuće za početnike.

Kod modernih mikroskopa, kvaliteta povećanja ovisi i o svjetlosnom izvoru, optičkoj čistoći leća i pravilnom poravnanju osi između okulara i objektiva. To je važno za oštru i realističnu sliku, pogotovo kad gledamo detalje koji su oku nevidljivi.

Fin i grubi vijak za fokusiranje

Sustav fokusiranja ima grubi i fini vijak. Grubi vijak brzo pomiče stol ili cijev mikroskopa i koristimo ga za početno izoštravanje slike.

Njegovi pokreti su veći i služe za približno dovođenje uzorka u fokus. Fini vijak omogućuje vrlo sitna podešavanja — njegovi pomaci mogu biti manji od jedne tisućinke milimetra.

Zahvaljujući finom vijaku, slika postaje precizno oštra, što je zapravo presudno kod većih povećanja. Ako ne pazimo ili previše zavrnemo vijke, možemo oštetiti leće ili preparat, pa je potrebno biti oprezan.

Kod suvremenih mikroskopa, ti vijci rade sinkronizirano. Njihova mehanička točnost izravno utječe na kvalitetu promatranja.

Klasifikacija i vrste mikroskopa

Različite vrste mikroskopa omogućuju promatranje mikrostruktura uz razne razine povećanja i načine osvjetljenja. Klasificiramo ih prema složenosti građe i vrsti energije kojom stvaraju sliku.

Jednostavni i složeni mikroskopi

Jednostavni mikroskop koristi samo jednu leću i zapravo djeluje poput povećala. Takvi uređaji nude malo povećanje i obično ih koristimo za osnovna opažanja, recimo kod učenja o biljnim stanicama ili sitnim predmetima.

Povećanje ovisi o zakrivljenosti leće i udaljenosti predmeta od fokusa. Složeniji modeli sadrže dvije ili više leća – objektiv i okular – pa daju veću i jasniju sliku.

Nazivamo ih složeni mikroskopi. Objektiv daje prvi stupanj povećanja, a okular sliku dodatno uvećava.

Ovakav sustav smanjuje optičke pogreške i omogućuje promatranje mikroorganizama, stanica i tkiva.

Usporedba osnovnih obilježja:

Danas složenim mikroskopima rutinski proučavamo bakterije, dijelove stanica i histološke preparate. Jednostavni mikroskopi uglavnom služe za edukaciju.

Optički, elektronski i druge vrste

Prema načinu stvaranja slike, mikroskopi se dijele na optičke, elektronske i posebne vrste poput konfokalnih ili digitalnih mikroskopa. Optički mikroskopi koriste vidljivu svjetlost i sustav staklenih leća.

Njihova glavna prednost zapravo je jednostavnost, ali ograničeni su do oko 2000× povećanja zbog valne duljine svjetlosti.

Elektronski mikroskopi, poput TEM-a (transmisijski) i SEM-a (skenirajući), koriste snop elektrona umjesto svjetla. Omogućuju povećanja do nekoliko milijuna puta i iznimno visoku razinu detalja.

Zato ih koristimo za istraživanja virusa i substančnih struktura materijala.

Posebne vrste uključuju fluorescentne mikroskope za otkrivanje obojenih markera i digitalne modele koji prikazuju sliku na zaslonu u stvarnom vremenu. Očito, klasifikacija mikroskopa danas nije vezana samo za tehnički princip, već i za prilagodbu potrebama istraživanja i obrazovanja.

Povijest mikroskopa i značajne ličnosti

Razvoj mikroskopa zapravo je promijenio način na koji istražujemo svijet koji ne vidimo golim okom. Napredak se dogodio zahvaljujući domišljatosti pojedinaca koji su eksperimentirali s lećama, svjetlom i materijalima još od 16. i 17. stoljeća.

Zaccharias i Hans Janssen

Krajem 16. stoljeća, nizozemski majstor optike Hans Janssen i njegov sin Zacharias Janssen izrađivali su leće i naočale u Middelburgu. Tijekom svojih pokusa shvatili su da kombinacija dviju leća u cijevi može višestruko povećati male predmete.

Taj jednostavan, ali ključan uvid smatra se temeljem prvog složenog mikroskopa. Njihov instrument imao je konveksnu leću (objektiv) i konkavnu leću (okular).

U tablici je prikazan osnovni sastav njihova izuma:

Nismo sačuvali izvorni primjerak njihova mikroskopa, ali povijesni zapisi spominju da je mogao povećati do desetak puta. U to vrijeme taj učinak bio je zapanjujući i potaknuo je daljnja istraživanja u optici.

Janssenovi su tako otvorili novo poglavlje u razumijevanju mikrosvijeta.

Anton van Leeuwenhoek i otkrića

Nekoliko desetljeća kasnije, Anton van Leeuwenhoek, još jedan Nizozemac, usavršio je jednostavni mikroskop. Koristio je samo jednu kvalitetno brušenu leću.

Iako je konstrukcija bila jednostavna, njegov mikroskop davao je povećanje i do 270 puta. Za ono doba, to je bilo pravo čudo.

Leeuwenhoek je prvi gledao bakterije, spermije i krvne stanice. O tim otkrićima pisao je u pismima Kraljevskom društvu u Londonu.

Volio je raditi empirijski. Svaki instrument izrađivao je ručno i prilagođavao ga je za različite uzorke.

Zapravo, pokazao je svijetu da život nije samo ono što vidimo golim okom. Svojim radom otvorio je vrata potpuno novom razumijevanju prirode.
